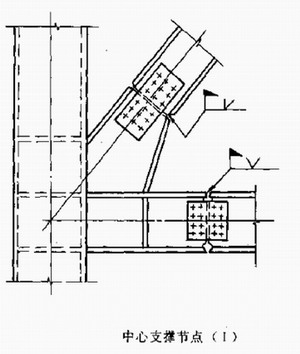

中心支撐的重心線應通過梁與柱軸線的交點，當受構造條件的限制有不大于支撐桿件寬度的偏心時，節點設計應計入偏心造成附加彎矩的影響。

（中心支撐的規定）

　　中心支撐的截面宜采用軋制寬翼緣H型鋼，而較少采用焊接組合工字形截面，因為在反復荷載作用下支撐屈曲，常導致組合焊縫出現裂縫。

　　為便于節點的構造處理，帶支撐的梁柱節點通常采用柱外帶懸臂梁段的形式，使梁柱接頭與支撐節點錯開。抗震支撐的設計常將寬翼緣H型鋼的強軸放在框架平面內方向，便支撐端部節點的構造更為剛強，其平面外計算長度可取軸線長度的0.7倍。當支撐弱軸位于框架平面內方向時，其平面外計算長度可取軸線長度的0.9倍。

　　支撐翼緣直接與梁和柱連接時，在連接處梁、柱均應設置加勁肋，以承受支撐軸心力對梁或柱的豎向或水平分力。支撐翼緣與箱形柱連接時，在柱壁板內的相應位置應放置水平加勁隔板。
