一、電氣設備施工圖

　　電氣設備施工圖主要是說明鋼構建筑內電氣設備位置、線路走向、總需功率、用線規格和品種等構造的圖紙。電氣設備施工圖分為平面圖、系統圖和詳圖，在電氣設備施工圖的前面還有技術要求和施工要求的設計說明文字。

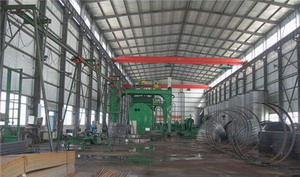

（鋼構設備施工圖）

　　二、給水和排水施工圖

　　給水和排水施工圖主要表明鋼構建筑中需用水點的布置和它用過后排出的裝置，俗稱衛生設備的布置，上、下水管線的走向，管徑大小，排水坡度，使用的衛生設備品牌、規格、型號等。給水和排水施工圖亦分為平面圖、透視圖(或稱系統圖)以及詳圖，還有相應的設計說明。

　　三、采暖和通風空調施工圖

　　采暖施工圖主要是北方需供暖地區要裝置的設備和線路的圖紙。它有區域的供熱管線的總圖，表明管線走向、管徑、膨脹穴等;在進入鋼構建筑后要表示立管的位置(供熱管和回水管)和水平管走向，散熱器裝置的位置、數量、型號、規格和品牌等。圖上還應表示出主要部位的閥門和必需的零件。這類圖紙分為平面圖、透視圖(系統圖)和詳圖，以及對施工技術要求等進行說明。

　　通風空調施工圖是在鋼構建筑功能日趨提高后出現的。圖紙可分為管道走向的平面圈和剖面圖。圖上要表示它和建筑的關系尺寸、管道的長度和斷面尺寸、保溫的做法和厚度。在鋼構建筑上還要表示出回風口的位置和尺寸，以及回風道的建筑尺寸和構造。通風空調中同樣也有所要求的技術說明。
