一般在工程師進行結構設計的時候，首先要看懂的是建筑施工圖，了解設計意圖和鋼構各部分的功能與做法，并且與建筑、水、曖、電、勘察等各專業密切配合。不管是鋼構或其他結構工程，都需要經過設計階段和施工階段。下面就由華邦鋼構簡單的講解一下鋼構建筑施工圖和鋼構施工圖的內容和規定要求。

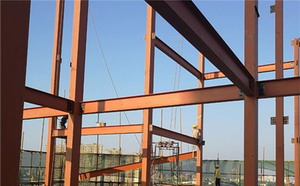

（鋼構建筑施工圖）

　　鋼構施工圖是在確定了鋼構平面圖、立面圖、剖面圖初步設計的基礎上繪制的，它要滿足施工的要求。建筑施工圖是表示鋼構建筑的總體布局、外部造型、內部布置、細部構造、內外裝飾以及一些固定設施和施工要求的圖樣，它所表達的配件、材料、軸線、尺寸和固定設施等必須與結構、設備施工圖取得一致，并互相配合與協 調。總之，建筑施工圖主要用來作為施工放線、砌筑基礎及墻身、鋪設樓板、樓梯、屋 面、安裝門窗、室內外裝飾以及編制預算和施工組織計劃等的重要依據。

　　1、鋼構施工圖的有關規定

　　鋼構施工圖除了要符合一般的投影原理以及視圖、剖面圖和斷面圖等基本圖式方法外，還需要嚴格遵守國家現行標準《房屋建筑制圖統一標準》、《建筑制圖標準》、《建筑結構制圖標準》和《建筑工程設計文件編制深度規定》的規定。

　　2、設計總說明

　　設計施工總說明需要包括鋼構工程概況、設計依據、施工要求等，主要對圖樣上未能詳細注寫的用料和做法等要求作出具體的文字說明。

　　3、鋼構總平面圖

　　鋼構總平面圖是表明新建鋼構建筑所在基地有關范圍內的總體布局，它反映鋼構建筑位置和朝向，室外場地、道路、綠化等的布置，地形、地貌、標高以及原有環境的關系和臨街情況等;也是鋼構建筑及其他設施施工定位、土方施工以及繪制水、暖、電等管線總平面圖和施工總平面圖的依據。

　　鋼構總平面圖一般包括：

　　1、圖名、比例。

　　2、應用圖例來表明新建區、擴建區或改建區的總體布置，表明鋼構建筑的位置，道路、廣場、室外場地和綠化等的布置情況。在總平面圖上一般應畫上所采用的主要圖例及其名稱。此外對于《建筑制圖標準》中缺乏的則需要自定的圖例，必須在總平面圖中繪制清楚，并注明名稱。

　　必須確定新建或擴建工程的具體位置，一般根據原有建筑或道路來定位，并以米為單位標注。
