懸掛體系是一種廣泛應用于現代建筑中的結構形式，其設計旨在通過優化荷載分布和提高空間利用率來滿足特定功能需求。下面詳細解析鋼構高層懸掛體系的結構類型。

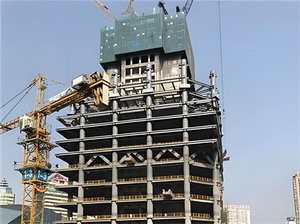

（懸掛體系的結構類型）

　　一、懸臂梁體系

　　懸臂梁體系是鋼構高層懸掛體系中最常見的一種類型。它通過將鋼梁一端固定在鋼構高層的支點上，另一端則向外延伸，形成懸臂結構。這種體系能夠有效地跨越較大的空間，同時保持鋼構高層的穩定和安全。懸臂梁的設計需要考慮多種因素，包括荷載大小、梁的長度、截面形狀以及材料的力學性能等。為了增強懸臂梁的穩定性，通常會在梁的自由端設置拉桿或支撐結構，以減小梁的彎矩和撓度。

　　二、桁架體系

　　桁架體系是由多個三角形單元組成的空間結構，其特點是具有較高的剛度和穩定性，能夠承受較大的荷載。在鋼構高層懸掛體系中，桁架體系常用于大跨度、重荷載的結構中，如體育館、展覽館等。桁架的設計需要根據具體的使用要求和荷載條件來確定，包括選擇合適的材料、確定合理的幾何尺寸以及進行詳細的力學分析等。此外，桁架的連接方式也是設計中需要重點考慮的問題，以確保鋼構高層的安全性和可靠性。

　　三、張拉體系

　　張拉體系是利用高強度鋼索或鋼纜作為主要受力構件的一種結構形式。在鋼構高層懸掛體系中，張拉體系通常與其他結構形式結合使用，以提高鋼構高層的承載能力和穩定性。例如，可以在懸臂梁下方設置預應力鋼索，通過施加預應力來減小梁的彎矩和撓度;或者在桁架結構中引入張拉索，以增強結構的剛度和穩定性。張拉體系的設計需要考慮多種因素，包括鋼索的材料性能、預應力的大小、錨固方式以及施工工藝等。

　　四、混合體系

　　混合體系是將上述幾種結構形式組合起來使用的一種綜合性結構方案。通過合理地組合不同結構形式的優點，混合體系可以實現更加靈活和高效的設計目標。例如，可以在一個鋼構高層中同時采用懸臂梁、桁架和張拉索等多種結構形式，以滿足不同樓層或區域的使用要求和荷載條件。混合體系的設計需要綜合考慮各種因素，包括鋼構高層的整體布局、各部分之間的協調關系以及施工的可行性和經濟性等。

　　五、核心筒與外圍框架體系

　　核心筒與外圍框架體系是鋼構高層懸掛體系中一種特殊的結構形式。在這種體系中，核心筒作為主要的抗側力構件承擔大部分水平荷載作用;而外圍框架則負責傳遞豎向荷載并將荷載均勻分布到基礎上。這種體系具有較大的抗側剛度和較小的側移量等優點適用于超鋼構高層中。核心筒的設計需要考慮到多種因素包括截面形狀、材料選擇以及內部設施的布置等;而外圍框架則需要與核心筒協調工作以確保鋼構高層的穩定性和安全性。

　　六、轉換層結構

　　轉換層結構是指在鋼構高層中設置一層或多層專門用于改變結構形式或傳力路徑的樓層。這種結構形式可以有效地解決鋼構高層中由于層數增多而導致的結構問題如荷載增大、剛度變化等。通過在轉換層中設置適當?shù)霓D換構件可以將上部結構的荷載均勻地傳遞到下部結構上從而保證鋼構高層的穩定性和安全性。轉換層的設計需要根據具體的使用要求和荷載條件來確定包括選擇合適的轉換構件類型、確定合理的幾何尺寸以及進行詳細的力學分析等。

　　七、懸掛式結構

　　懸掛式結構是一種將鋼構高層的部分或全部重量通過鋼索或其他柔性構件懸掛在上部結構上的一種特殊形式。這種結構形式可以充分利用鋼材的高抗拉強度特性實現大跨度、輕量化的設計目標。懸掛式結構的設計需要考慮多種因素包括鋼索的材料性能、預應力的大小、錨固方式以及施工工藝等。同時還需要考慮到鋼構高層的使用要求和美觀性等因素以確保鋼構高層既實用又美觀。

　　八、巨型框架體系

　　巨型框架體系是一種由大型鋼骨柱和鋼骨梁組成的超常規框架結構形式。它具有更大的承載能力和更高的剛度適用于超鋼構高層中。巨型框架的設計需要根據具體的使用要求和荷載條件來確定包括選擇合適的材料、確定合理的幾何尺寸以及進行詳細的力學分析等。同時還需要考慮到鋼構高層的使用要求和美觀性等因素以確保鋼構高層既實用又美觀。

　　九、伸臂結構

　　伸臂結構是一種在鋼構高層中部或頂部設置水平伸出的構件以增強鋼構高層穩定性的特殊形式。它可以有效地抵抗水平荷載的作用減小側移量并提高鋼構高層的抗震性能。伸臂結構的設計需要根據具體的使用要求和荷載條件來確定包括選擇合適的材料、確定合理的幾何尺寸以及進行詳細的力學分析等。同時還需要考慮到鋼構高層的使用要求和美觀性等因素以確保鋼構高層既實用又美觀。

　　十、帶狀桁架體系

　　帶狀桁架體系是一種由多個平行的桁架構成的空間結構形式。它具有較大的剛度和穩定性適用于大跨度、重荷載的結構中。帶狀桁架的設計需要根據具體的使用要求和荷載條件來確定包括選擇合適的材料、確定合理的幾何尺寸以及進行詳細的力學分析等。同時還需要考慮到鋼構高層的使用要求和美觀性等因素以確保鋼構高層既實用又美觀。

　　鋼構高層懸掛體系的結構類型多樣，每種類型都有其獨特的特點和適用場景。在實際工程中，應根據具體需求、場地條件、經濟性和施工便利性等因素綜合考量，選擇最合適的結構類型，以確保鋼構高層的安全、穩定和高效運行。
