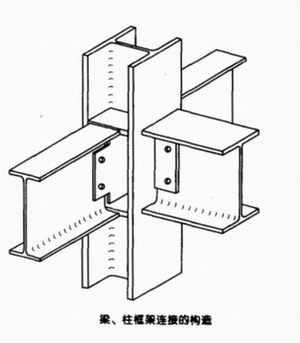

裝配式鋼構的剛性框架是采用剛性(即具有抗彎能力)連接的框架體系。普通的連接包括常見的連接設備，剛性連接要求形成特殊的節點。例如，下圖給出了梁和支承柱之間的連接：一個連接裝置先連于梁腹板，然后連于柱上。這種連接本質上僅傳遞豎向荷載。為了把彎矩傳遞到柱上，必須將梁翼緣連接到柱上，這樣就產生了剛節點。

（陜西裝配式鋼構）

　　形成剛節點的方法之一是將梁翼緣直接焊接于柱上。即在柱翼緣一側的梁通過對接焊接與柱直接相連。由于柱上的彎矩由柱翼緣承受最有效，因此該連接影響梁柱之間彎矩的直接及合理傳遞。然而，由于梁只與柱的一側翼緣相連，因此必須在梁翼緣與柱相連處柱內側加設焊接板。這樣有助于整個柱截面承受彎矩。

　　為了獲得最有效的梁柱剛性框架，可以調整W型鋼柱使柱翼緣垂直于平面框架的平面。但是，有時構件承受雙向彎曲作用，此時為傳遞彎矩需要把梁連接在與之相交的柱的開口一側，這樣做并非易事。
