排列圖法又叫雷特圖法，也叫主次因素分析圖法，它是找出影響產品質量主要問題的一種有效方法。

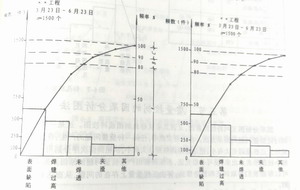

　　排列圖有兩個縱坐標，一個橫坐標，幾個直方形和一條曲線。左側縱坐標表示頻數，即不合格品件數;右側縱坐標表示頻率，即不合格品累計百分數，橫坐標表示影響質量的各個因素或項目，按影響質量程序的大小，從左到右依次排列。每個直方形的高度表示該因素影響的大小，曲線稱為巴雷特曲線。在排列圖上，通常把曲線的累計百分數分為三類：A類因素對應于頻率0%—80%，是影響產品質量的主要因素;B類因素對應于頻率80%—90%，為次要因素;與頻率90%—100%相對應的為C類因素，屬一般影響因素。運用排列圖，便于找出主次矛盾，使錯綜復雜的問題一目了然，有利于原因分析，采取適當的糾正和預防措施。

　　作排列圖的注意事項：

　　1、一般來說，主要原因是一二個，最多不超過三個，否則就失去找主要矛盾的意義，要考慮重新進行原因的分類。

　　2、左側縱坐標可以用“件數”、“測量點數”等來表示，原則是以更好地找到“主要原因”為準。

　　3、縱坐標有時為了方便，可以把兩個縱坐標都畫在左邊。

　　4、不太重要的項目很多時，橫軸會變得很長，通常把這些列入“其他”欄內，因此“其他”欄總在最末。

　　5、確定了主要因素，采取了相應的措施后，為了檢查“措施效果”，還要重新畫出排列圖。
