梯形屋架適用于屋面坡度較為平緩(1/20至1/8)的無檁屋蓋體系，梯形屋架與柱的連接可以做成鉸接也可以做成剛接，剛性連接可以提高鋼構建筑的橫向剛度。它與簡支受彎構件的彎矩圖形比較接近，弦桿受力較為均勻。

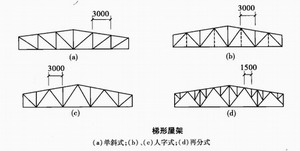

　　梯形屋架的腹桿體系可以采用單斜式、人字式和再分式。梯形屋架的斜腹桿一般采用人字式。當桁架下弦要做天棚時，須設置吊桿或采用單斜式腹桿。當上弦節間長度為3米,而大型屋面板寬度為1.5米時，常采用再分式腹桿將節間減小至1.5米，或者采用3米節間使上弦承受局部彎矩，雖然構造較簡單但耗鋼量增多，一般很少采用。按支座斜桿與弦桿組成的支撐點在上弦或在下弦分為上承式和下承式兩種。一般情況下，與柱剛接的屋架宜采用下承式，與柱鉸接時上承式或下承式均可。由于下承式使柱計算高度減小，又便于在下弦設置屋蓋縱向水平支撐，故以往較多使用，但上承式使屋架重心降低，支座斜腹桿受拉，且給安裝帶來很大方便，已逐漸推廣使用。

　　梯形屋架的跨度一般取15至36米，其跨中經濟高度取為(1/10至1/8)L。與柱剛接的梯形屋架，為便于較好地傳遞支座彎矩而不使端部弦桿產生過大內力，端部應保證一定高度，一般為(1/16至1/12)L,通常取為2.0至2.5米;與柱鉸接的梯形屋架，端部高度可按跨中經濟高度和上弦坡度來決定，取≥(1/18)L，一般為1.5至2.0米。平坡梯形屋架在等高的多跨房屋中，各跨屋架的端部高度應盡可能相等。

　　跨度≥24米的梯形屋架和跨度≥15米的三角形屋架，當下弦無曲折時，宜起拱，拱度v=L/500。
