鋼構的連接有焊縫連接、鉚釘連接、普通螺栓連接和高強度螺栓連接，其連接部位統稱為節點。連接設計是否合理。直接影響到結構的使用安全，施工工藝和工程造價，鋼構設計節點十分重要。鋼構節點設計的原則是安全可靠，構造簡單，施工方便和經濟合理。

　　一、梁柱節點連接詳圖

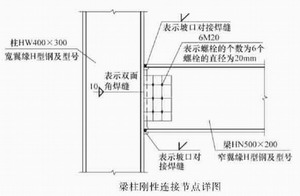

　　梁柱連接按轉動剛度不同分為剛性、半剛性和鉸接三類。下圖為梁柱連接的節點詳圖。在此連接詳圖中，梁柱連接采用螺栓和焊縫的混合連接，梁翼緣與柱翼緣為剖口對接焊縫，為保證焊透，施焊時梁翼緣下面需設小襯板，襯板反面與柱翼緣相接處宜用角焊縫補焊。梁腹板與柱翼緣用螺栓與剪切板相連接，剪切板與柱翼緣采用雙面角焊縫，此連接節點為剛性連接。

（陜西鋼構）

　　二、梁拼接詳圖

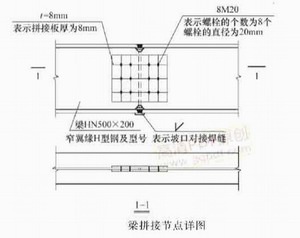

　　下圖為梁拼接連接詳圖。從圖中可以看出，兩段梁拼接采用螺栓和焊縫混合連接，梁翼緣為坡口對接焊縫連接，腹板采用兩側雙蓋板高強螺栓連接，此連接為剛性連接。

　　三、柱拼接詳圖

　　下圖為柱拼接連接詳圖。在此詳圖中，可知此鋼柱為等截面拼接，拼接板均采用雙蓋板連接，螺栓為高強度螺栓。作為柱構件，在節點處要求能夠傳遞彎矩、剪力和軸力，柱連接必須為剛性連接。
