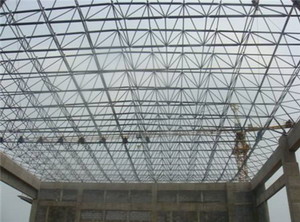

網架是由許多桿件根據建筑形體要求，依照一定的規律進行安排，通過節點連接組成的一種網狀的三維桿系結構。下面就由華邦鋼構給大家詳細介紹一下平面桁架系網架。

（陜西鋼構）

　　一、兩向正交正放網架

　　網架自身屬幾何可變體系。適用于建筑平面為正方形或接近正方形且跨度較小的情況。兩個方向的桿件內力差別不大，受力較均勻。由兩組分別與邊界平行的平面桁架互成90°交叉組成。同一方向的各平面桁架長度一致。

　　二、兩向正交斜放網架

　　短桁架對長桁架有嵌固作用，受力有利。角部產生拔力，常取無角部形式。比正交正放網架加工空間剛度大，受力均勻，用鋼省。適用于建筑平面為矩形的情況。

　　三、兩向斜交斜放網架

　　短桁架對長桁架有嵌固作用，受力有利。角部產生拔力，常取無角部形式。

　　四、三向網架

　　幾何不變體系，網架空間剛度大，受力性能好，內力分布也較均勻。桿件數量多，節點構造比較復雜。三向網架適用于大跨度且建筑平面為三角形、六邊形、多邊形和圓形的情況。

　　由平面桁架相互交叉所組成，其上、下弦桿長度相等，桿件類型少，且上、下弦桿和腹桿在同一平面內。一般應使斜腹桿受拉，豎桿受壓。斜腹桿與弦桿間的夾角宜在40°～60°之間。
