下圖所示的框架是由兩個構件組成的，且在其交點處剛性連接。豎向構件的底部固接，為框架的穩定性提供了必要的支承條件。水平構件承受均布荷載，且其作用為簡支懸臂梁。由于只有一端固接，因此該框架被稱為懸臂框架。

（陜西鋼構）

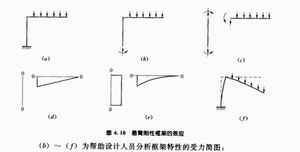

　　上圖—(f)為幫助設計人員分析框架特性的受力簡圖：

　　1、整體框架的隔離體圖表示荷載以及反作用力的分量。研究此類簡圖有助于設計人員了解反力的特性并確定框架穩定性的必要條件。

　　2、單個構件的隔離體圖有助于設計人員了解框架各構件間的相互作用，而且也有助于設計人員計算框架內力。

　　3、單個構件的剪力圖有助于設計人員了解，甚至計算單個構件的彎矩變化。除非與采用的彎矩符號相一致，否則沒必要采用特殊的符號慣例。

　　4、單個構件的彎矩圖有助于設計人員確定框架的變形。采用的符號慣例是將彎矩畫在構件受壓的一側。

　　5、承受荷載的框架變形圖是橫向框架的放大圖形，常常畫在未受荷載的框架上。此類圖形有助于設計人員了解框架特性，尤其是外力和框架各構件之間內力的特征。對照變形圖與彎矩圖是有用的。

　　當分析一個結構時，首先繪制變形草圖，利用此圖來二次檢驗其他設計工作的正確性。
